<basic-shape>

Probieren Sie es aus

clip-path: inset(22% 12% 15px 35px);

clip-path: circle(6rem at 12rem 8rem);

clip-path: ellipse(115px 55px at 50% 40%);

clip-path: polygon(
  50% 2.4%,
  34.5% 33.8%,
  0% 38.8%,
  25% 63.1%,
  19.1% 97.6%,
  50% 81.3%,
  80.9% 97.6%,
  75% 63.1%,
  100% 38.8%,
  65.5% 33.8%
);

clip-path: path("M 50,245 A 160,160 0,0,1 360,120 z");

<section class="default-example" id="default-example">
  <div class="transition-all" id="example-element"></div>
</section>

#default-example {
  background: #ffee99;
}

#example-element {
  background: linear-gradient(to bottom right, #ff5522, #0055ff);
  width: 100%;
  height: 100%;
}

Syntax

Der <basic-shape> Datentyp wird verwendet, um grundlegende Formen zu erstellen, einschließlich Rechtecken durch Container-Inset, durch Koordinatenabstand oder durch festgelegte Dimensionen, Kreise, Ellipsen, Polygone, Pfade und vom Autor erstellte Formen. Diese Grundformen werden mit einer <basic_shape> CSS-Funktion definiert, wobei jeder Wert einen Parameter erfordert, der der funktionsspezifischen Syntax der Form folgt.

Gemeinsame Parameter

Die Parameter, die in der Syntax einiger Grundformfunktionen gemeinsam sind, sind:

round <'border-radius'>

Definiert abgerundete Ecken für Rechtecke durch Container-Inset, Rechtecke durch Entfernung und Rechtecke mit Dimensionen unter Verwendung derselben Syntax wie die CSS-border-radius-Kurzschreibweise.

<shape-radius>

Definiert den Radius für einen Kreis oder eine Ellipse. Gültige Werte sind <length>, <percentage>, closest-side (der Standardwert) und farthest-side. Negative Werte sind ungültig.

Der closest-side Schlüsselwortwert verwendet die Länge vom Mittelpunkt der Form zur nächstgelegenen Seite des Referenzrahmens, um die Radiuslänge zu erstellen. Der farthest-side Schlüsselwortwert verwendet die Länge vom Mittelpunkt der Form zur entferntesten Seite des Referenzrahmens.

<position>

Definiert die Mitte <position> eines Kreises oder einer Ellipse. Es wird standardmäßig auf center gesetzt, wenn es weggelassen wird.

<fill-rule>

Setzt die fill-rule, die verwendet wird, um zu bestimmen, wie das Innere der Form, die von den Grundformen Polygon, Pfad und Form definiert wird, gefüllt werden soll. Mögliche Werte sind nonzero (der Standard) und evenodd.

Hinweis: <fill-rule> wird in offset-path nicht unterstützt und macht die Eigenschaft ungültig, wenn es verwendet wird.

Syntax für Rechtecke durch Container-Inset

Die inset() Funktion erstellt ein Rechteck-Inset, dessen Größe durch den Versatzabstand jeder der vier Seiten seines Containers und optional abgerundete Ecken definiert wird.

inset( <length-percentage>{1,4} [ round <'border-radius'> ]? )

Wenn alle der ersten vier Argumente angegeben sind, stellen sie die Abstände von oben, rechts, unten und links vom Referenzrahmen nach innen dar, die die Position der Kanten des Rechteck-Insets definieren. Diese Argumente folgen der Syntax der margin Kurzschreibweise, die es Ihnen ermöglicht, alle vier Insets mit einem, zwei, drei oder vier Werten einzustellen.

Wenn ein Paar von Insets für eine Dimension mehr als 100 % dieser Dimension ergibt, werden beide Werte proportional reduziert, sodass ihre Summe 100 % entspricht. Zum Beispiel hat der Wert inset(90% 10% 60% 10%) ein oberes Inset von 90% und ein unteres Inset von 60%. Diese Werte werden proportional auf inset(60% 10% 40% 10%) reduziert. Solche Formen, die keinen Bereich einschließen und keine shape-margin besitzen, beeinflussen das Umbruchverhalten nicht.

Syntax für Rechtecke durch Entfernung

Die rect() Funktion definiert ein Rechteck unter Verwendung der spezifizierten Abstände von den oberen und linken Kanten des Referenzrahmens, mit optional abgerundeten Ecken.

rect( [ <length-percentage> | auto ]{4} [ round <'border-radius'> ]? )

Wenn die rect() Funktion verwendet wird, definieren Sie nicht die Breite und Höhe des Rechtecks. Stattdessen geben Sie vier Werte an, um das Rechteck zu erstellen, dessen Dimensionen durch die Größe des Referenzrahmens und die vier Versatzwerte bestimmt werden. Jeder Wert kann entweder eine <length>, ein <percentage> oder das Schlüsselwort auto sein. Das Schlüsselwort auto wird als 0% für die oberen und linken Werte und als 100% für die unteren und rechten Werte interpretiert.

Syntax für Rechtecke mit Dimensionen

Die xywh() Funktion definiert ein Rechteck, das bei den angegebenen Abständen von den linken (x) und oberen (y) Kanten des Referenzrahmens positioniert ist und durch die angegebene Breite (w) und Höhe (h) des Rechtecks in dieser Reihenfolge, mit optional abgerundeten Ecken, dimensioniert wird.

xywh( <length-percentage>{2} <length-percentage [0,∞]>{2} [ round <'border-radius'> ]? )

Syntax für Kreise

Die circle() Funktion definiert einen Kreis unter Verwendung eines Radius und einer Position.

circle( <shape-radius>? [ at <position> ]? )

Das <shape-radius> Argument repräsentiert den Radius des Kreises, der entweder als <length> oder als <percentage> definiert ist. Ein Prozentwert wird hier aus der genutzten Breite und Höhe des Referenzrahmens als sqrt(width^2+height^2)/sqrt(2) aufgelöst. Wenn weggelassen, wird der Radius durch closest-side definiert.

Syntax für Ellipsen

Die ellipse() Funktion definiert eine Ellipse unter Verwendung von zwei Radien und einer Position.

ellipse( [ <shape-radius>{2} ]? [ at <position> ]? )

Die <shape-radius> Argumente repräsentieren rx und ry, die x-Achsen- und y-Achsen-Radien der Ellipse in dieser Reihenfolge. Diese Werte werden entweder als <length> oder als <percentage> angegeben. Prozentwerte werden hier gegen die verwendete Breite (für den rx-Wert) und die verwendete Höhe (für den ry-Wert) des Referenzrahmens aufgelöst. Wenn nur ein Radiuswert angegeben wird, ist die ellipse() Formfunktion ungültig. Wenn kein Wert angegeben wird, wird 50% 50% verwendet.

Syntax für Polygone

Die polygon() Funktion definiert ein Polygon unter Verwendung einer SVG fill-rule und einer Menge von Koordinaten.

polygon( <'fill-rule'>? , [ <length-percentage> <length-percentage> ]# )

Die Funktion nimmt eine Liste von kommagetrennten Koordinatenpaaren, die jeweils aus zwei durch Leerzeichen getrennten <length-percentage> Werten als xi und yi Paar bestehen. Diese Werte repräsentieren die x- und y-Achsen-Koordinaten des Polygons an Position i (dem Scheitelpunkt, an dem sich zwei Linien treffen).

Syntax für Pfade

Die path() Funktion definiert eine Form unter Verwendung einer SVG fill-rule und einer SVG Pfad-Definition.

path( <'fill-rule'>? , <string> )

Das erforderliche <string> ist ein SVG-Pfad als ein zitierter String. Die path() Funktion ist kein gültiger Wert für die shape-outside Eigenschaft.

Syntax für Formen

Die shape() Funktion definiert eine Form durch einen anfänglichen Startpunkt und eine Reihe von Formbefehlen.

shape( <'fill-rule'>? from <coordinate-pair> , <shape-command># )

Der from <coordinate-pair> Parameter repräsentiert den Startpunkt für den ersten Formbefehl und <shape-command> definiert einen oder mehrere Formbefehle, die den SVG-Pfadbefehlen ähneln. Die shape() Funktion ist kein gültiger Wert für die shape-outside Eigenschaft.

Beschreibung

Beim Erstellen einer Form wird der Referenzrahmen durch die Eigenschaft definiert, die <basic-shape> Werte verwendet. Das Koordinatensystem für die Form hat seinen Ursprung standardmäßig an der oberen linken Ecke des Margin-Rahmens des Elements, wobei die x-Achse nach rechts und die y-Achse nach unten verläuft. Alle in Prozentsätzen ausgedrückten Längen werden aus den Dimensionen des Referenzrahmens gelöst.

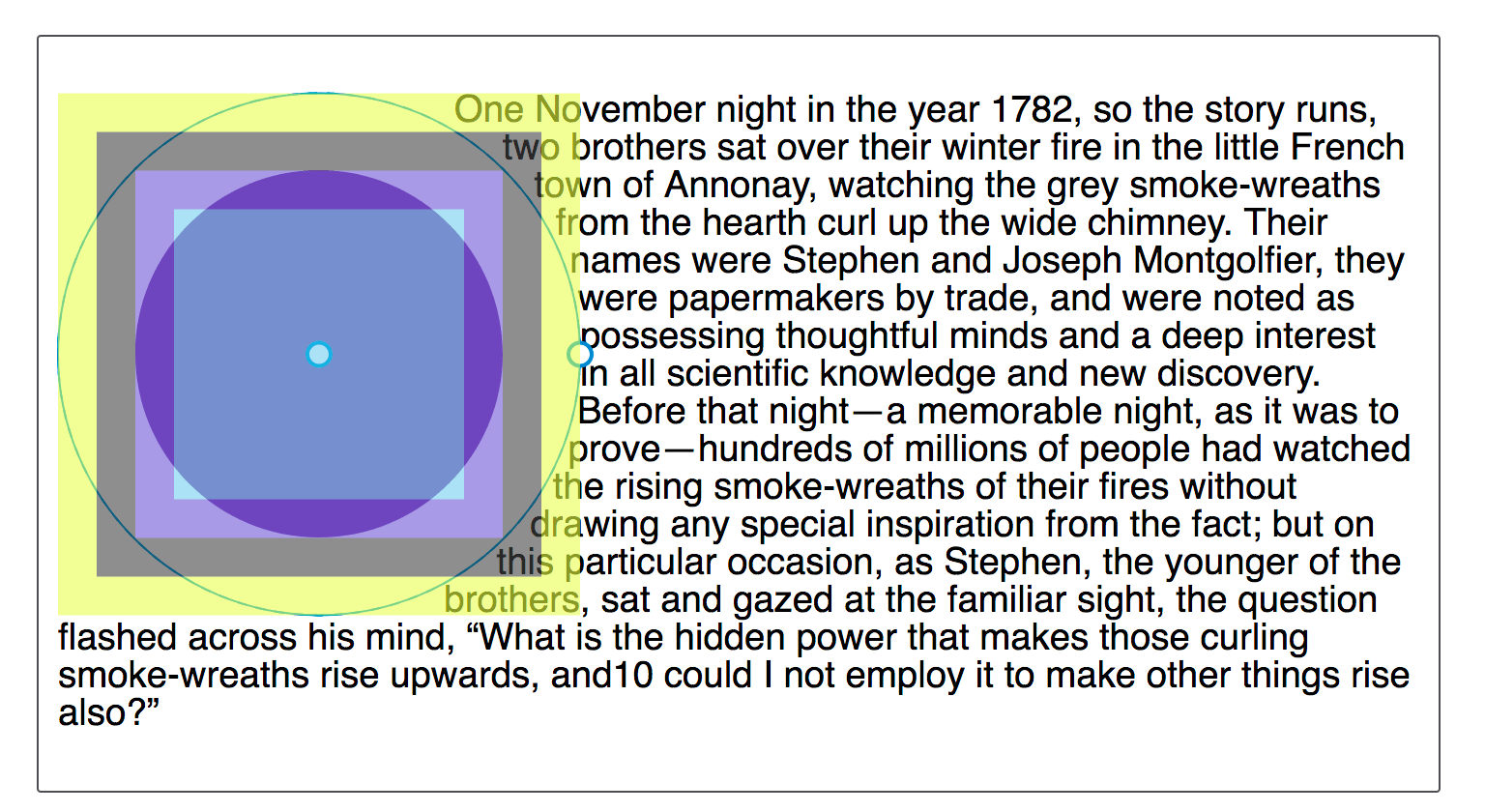

Der Standard-Referenzrahmen ist der margin-box, wie im Bild unten gezeigt. Das Bild zeigt einen Kreis, der mit shape-outside: circle(50%) erstellt wurde und die verschiedenen Teile des Box-Modells, wie sie in den Entwicklertools eines Browsers zu sehen sind, hervorhebt. Die Form hier wird in Bezug auf den Margin-Rahmen definiert.

Berechnete Werte der Grundformen

Die Werte in einer <basic-shape> Funktion werden wie angegeben berechnet, mit den folgenden zusätzlichen Überlegungen:

• Für alle ausgelassenen Werte werden ihre Standardwerte verwendet.
• Ein <position> Wert in circle() oder ellipse() wird als Paar von Versatzwerten von der oberen linken Ecke des Referenzrahmens berechnet: der erste Versatz ist horizontal, und der zweite ist vertikal. Jeder Versatz wird als <length-percentage> Wert angegeben.
• Ein <border-radius> Wert in inset() wird in eine Liste von acht Werten expandiert, die entweder eine <length> oder ein <percentage> sind.
• inset(), rect(), und xywh() Funktionen berechnen sich zur äquivalenten inset() Funktion.

Interpolation von Grundformen

Beim Animieren zwischen zwei <basic-shape> Funktionen werden die unten aufgeführten Interpolations-Regeln befolgt. Die Parameterwerte jeder <basic-shape> Funktion bilden eine Liste. Damit eine Interpolation zwischen zwei Formen stattfinden kann, müssen beide Formen denselben Referenzrahmen verwenden und die Anzahl und der Typ der Werte in beiden <basic-shape>-Listen müssen übereinstimmen.

Jeder Wert in den Listen der beiden <basic-shape> Funktionen wird auf Grundlage seines berechneten Wertes als <number>, <length>, <percentage>, <angle> oder calc() interpoliert, wo immer möglich. Eine Interpolation kann auch dann stattfinden, wenn die Werte nicht einer dieser Datentypen sind, aber zwischen den beiden interpolierenden Grundformfunktionen identisch sind, wie nonzero.

• Beide Formen sind vom Typ ellipse() oder Typ circle(): Interpolation wird auf jeden entsprechenden Wert angewendet, wenn ihre Radien entweder als <length> oder als <percentage> (anstelle von Schlüsselwörtern wie closest-side oder farthest-side) angegeben sind.

• Beide Formen sind vom Typ inset(): Interpolation wird auf jeden entsprechenden Wert angewendet.

• Beide Formen sind vom Typ polygon(): Interpolation wird auf jeden entsprechenden Wert angewendet, wenn sie die gleiche <fill-rule> verwenden und die gleiche Anzahl an kommagetrentenen Koordinatenpaaren haben.

• Beide Formen sind vom Typ path(): Interpolation wird auf jeden Parameter als <number> angewendet, wenn die Pfad-Strings in beiden Formen die gleiche Anzahl, den gleichen Typ und die gleiche Sequenz von Pfaddatenbefehlen haben.

• Beide Formen sind vom Typ shape(): Interpolation wird auf jeden entsprechenden Wert angewendet, wenn sie das identische Befehls-Schlüsselwort und das gleiche <by-to>-Schlüsselwort verwenden. Wenn shape() in der clip-path Eigenschaft verwendet wird, interpolieren die beiden Formen, wenn sie auch das gleiche <fill-rule> haben.

  • Wenn sie das <curve-command> oder <smooth-command> verwenden, muss die Anzahl der Kontrollpunkte für die Interpolation übereinstimmen.

  • Wenn sie das <arc-command> mit unterschiedlichen <arc-sweep> Richtungen verwenden, geht das interpolierte Ergebnis im Uhrzeigersinn (cw). Wenn sie unterschiedliche <arc-size> Schlüsselwörter verwenden, wird die Größe mit Verwendung des large Werts interpoliert.

• Eine Form ist vom Typ path() und die andere ist vom Typ shape(): Interpolation wird auf jeden entsprechenden Wert angewendet, wenn die Liste der Pfaddatenbefehle in Anzahl und Sequenz identisch ist. Die interpolierte Form ist eine shape() Funktion, die die gleiche Liste von Pfaddatenbefehlen beibehält.

In allen anderen Fällen erfolgt keine Interpolation und die Animation ist diskret.

Beispiele

Animiertes Polygon

In diesem Beispiel verwenden wir die @keyframes Regel, um einen Clippfad zwischen zwei Polygonen zu animieren. Beachten Sie, dass beide Polygone die gleiche Anzahl von Scheitelpunkten haben müssen, damit dieser Animationstyp funktioniert.

HTML

<div></div>

CSS

div {
  width: 300px;
  height: 300px;
  background: repeating-linear-gradient(red, orange 50px);
  clip-path: polygon(
    50% 0%,
    60% 40%,
    100% 50%,
    60% 60%,
    50% 100%,
    40% 60%,
    0% 50%,
    40% 40%
  );
  animation: 4s poly infinite alternate ease-in-out;
  margin: 10px auto;
}

@keyframes poly {
  from {
    clip-path: polygon(
      50% 0%,
      60% 40%,
      100% 50%,
      60% 60%,
      50% 100%,
      40% 60%,
      0% 50%,
      40% 40%
    );
  }

  to {
    clip-path: polygon(
      50% 30%,
      100% 0%,
      70% 50%,
      100% 100%,
      50% 70%,
      0% 100%,
      30% 50%,
      0% 0%
    );
  }
}

Resultat

Spezifikationen

Browser-Kompatibilität

Siehe auch

• Eigenschaften, die diesen Datentyp verwenden: clip-path, offset-path, shape-outside
• SVG-Formelemente: <circle>, <ellipse>, <line>, <polygon>, <polyline>, <rect>
• Überblick über CSS-Formen
• CSS-Formen Modul
• Einführung in CSS-Maskierung
• CSS-Maskierung Modul
• Formpfade in den Firefox-Entwicklertools bearbeiten
